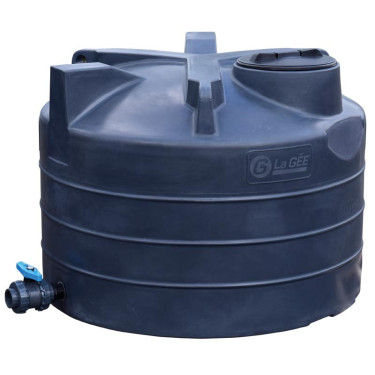

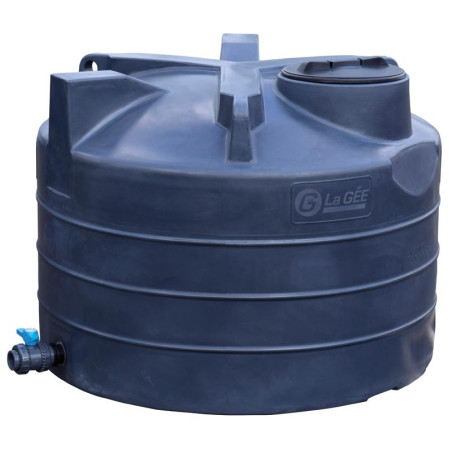

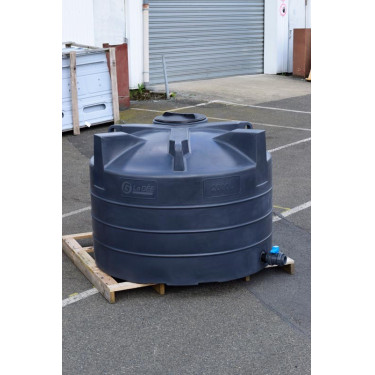

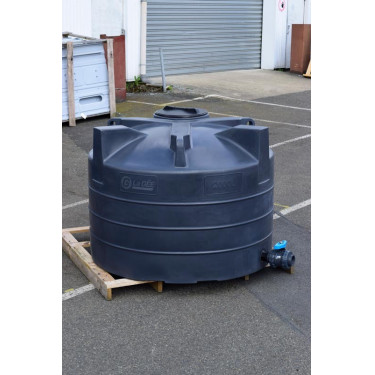

Cuve de stockage aérienne verticale La Gée

Cuve de stockage aérienne verticale La Gée : la solution robuste et durable pour la récupération d’eau de pluie et le stockage de liquides (densité ≤ 1,2) en environnement agricole et équestre. Monobloc, rotomoulée en polyéthylène haute densité traité anti-UV et résistant au gel, elle garantit une parfaite longévité et une hygiène irréprochable pour l’abreuvement et le nettoyage des installations.

Points forts

• Polyéthylène haute densité rotomoulé, anti-UV, résistant au gel, imputrescible et compatible désinfectants/détergents.
• Couleur opaque limitant la chauffe au soleil et empêchant la formation d’algues.
• Conception monobloc avec large couvercle passage d’homme pour un entretien facilité.
• Ventilation intégrée au couvercle pour une mise à l’air efficace.

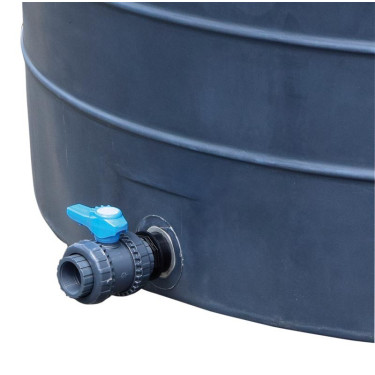

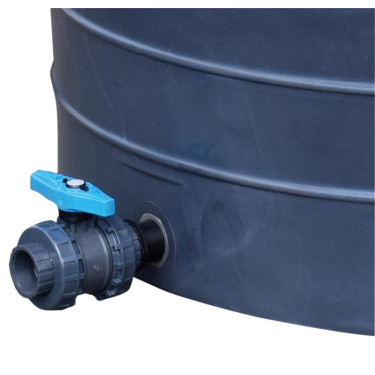

• Vanne 1/4 de tour de vidange d’origine (diamètre selon modèle), avec insert inox surmoulé.
• Prédisposition non débouchante pour seconde vanne optionnelle 1"1/2 (40/49 mm).

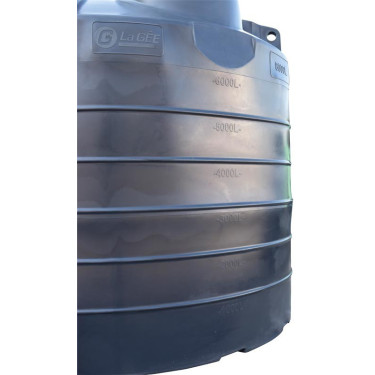

• Graduation moulée tous les 1 000 L pour un contrôle visuel du volume.
• Stabilité et grande capacité jusqu’à 15 000 L avec diamètre 2,39 m.
• Manutention facilitée grâce aux anneaux de levage (déplacement à vide) et aux passages de fourches pour chariot élévateur.

Conception intelligente et polyvalente

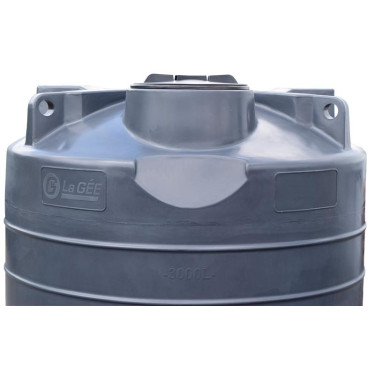

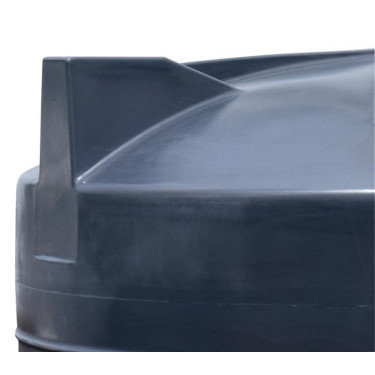

• Bossages supérieurs (2 à 3 selon modèles) pour arrivée d’eau (gouttière), trop-plein, ou fixation d’un filtre de cuve La Gée. Arrivée/départ à créer par perçage à la scie-cloche au diamètre adapté, en façade ou sur le côté des bossages.

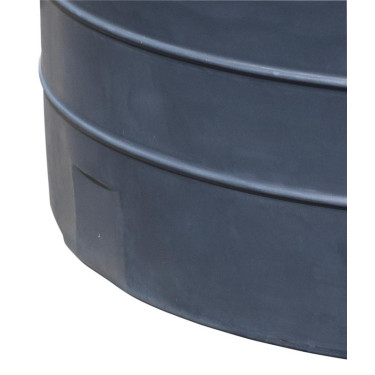

• Surfaces planes (2 à 4 selon modèles) réparties en périphérie pour la pose d’accessoires (vannes, passe-parois…).

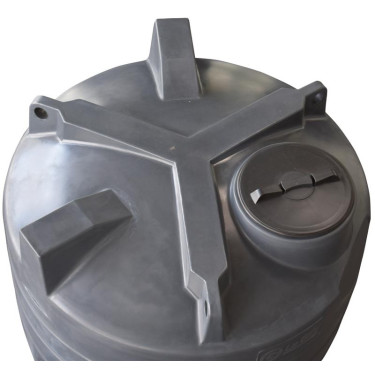

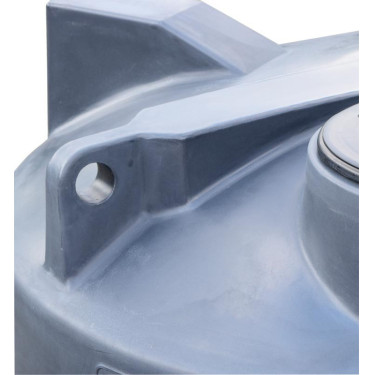

• Trois renforts rotomoulés au-dessus, équipés d’anneaux de levage Ø 60 mm (déplacement des cuves à vide uniquement).

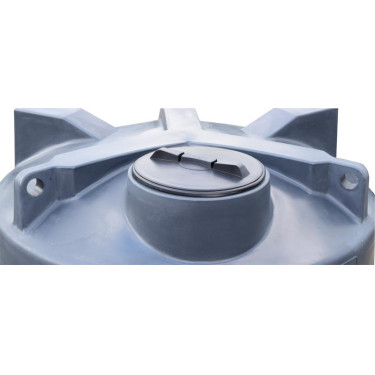

• Large couvercle avec joint d’étanchéité et évent central ou déporté, passage d’homme 455 mm (Ø 1,60 m et 1,95 m) ou 611 mm (Ø 2,39 m) pour un accès aisé au nettoyage/maintenance.
• Méplat 400 mm au niveau de l’excroissance du couvercle pour positionner une échelle amovible (cuves < 3 m) ou l’option échelle à crinoline (10 000 à 15 000 L > 3 m).

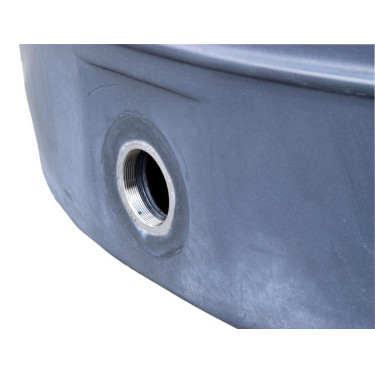

• Insert inox non débouchant (sur une surface plane), à percer à la scie-cloche, permettant l’ajout d’une seconde vanne 1/4 de tour 1"1/2, positionné au-dessus du niveau de décantation.

Équipements d’origine

• Couvercle avec joint d’étanchéité et évent (central ou déporté selon version).
• Vanne femelle/femelle 2", 2"1/2 ou 3" en fonction des capacités:
  • Au choix 2" (50/60 mm) ou 2"1/2 (66/76 mm) pour 5 000 L et 8 000 L.
  • 3" (80/90 mm) pour 10 000 L, 13 000 L et 15 000 L.
• Graduation tous les 1 000 L moulée dans la masse.

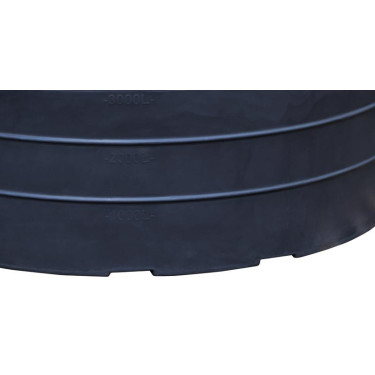

• Passages pour fourches en partie basse pour un déplacement aisé.

Options et accessoires compatibles

• Filtre de réception d’eau de gouttière.
• Seconde vanne de vidange 1"1/2 (40/49 mm) sur insert inox.
• Robinet flotteur de remplissage (pression réseau) pour gestion automatique du niveau.
• Échelle à crinoline (recommandée pour modèles de plus de 3 m de hauteur : 10 000, 13 000 et 15 000 L).
• Intégration aisée de kits externes: tuyau de reprise d’eau, kit motopompe, alimentation de surpresseur, etc.

Usages recommandés en milieu équestre

• Récupération et stockage d’eau de pluie pour l’abreuvement, l’arrosage de carrière et le nettoyage des boxes.
• Alimentation de nettoyeurs, abreuvoirs et systèmes d’arrosage via surpresseur.
• Stockage tampon pour sécuriser l’approvisionnement en eau du site.

Conseils d’installation et de sécurité

• Installer sur une surface plane, stable et parfaitement nivelée, capable de supporter la masse de la cuve pleine.
• Respecter les préconisations de perçage (scie-cloche, diamètre adapté) et d’étanchéité lors de la pose des passe-parois/vannes.
• Utiliser les anneaux de levage uniquement pour des cuves vides. Manutention pleine exclusivement par le bas avec engin adapté (fourches).
• Protéger des chocs et sources de chaleur directe. Prévoir un trop-plein dimensionné et un dispositif anti-retour si raccordé au réseau.
• En hauteur (> 3 m), privilégier l’échelle à crinoline pour les interventions en toute sécurité.

Entretien

• Contrôler et nettoyer périodiquement le filtre de gouttière et l’évent.
• Accéder aisément à l’intérieur par le passage d’homme pour rinçage/désinfection programmés.
• Vérifier l’intégrité des joints, vannes et raccordements; remplacer si nécessaire.

Caractéristiques par modèle

Toutes les cuves sont en polyéthylène monobloc, forme cylindrique, densité maximale des liquides stockés: 1,2, unité de vente à l’unité, emballage: sans emballage.

2 000 L (Ø 1,60 m)
Hauteur: 1,23 m — Contenance: 2 000 L — Diamètre cuve: 1,60 m
Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 2 — Surfaces planes inférieures: 2

3 000 L (Ø 1,60 m)
Diamètre cuve: 1,60 m — Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 2 — Surfaces planes inférieures: 2

4 000 L (Ø 1,60 m)
Diamètre cuve: 1,60 m — Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 2 — Surfaces planes inférieures: 2

3 000 L (Ø 1,95 m)
Hauteur: 1,24 m — Contenance: 3 000 L — Diamètre cuve: 1,95 m
Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: n.c.

5 000 L (Ø 1,95 m)
Hauteur: 1,95 m — Contenance: 5 000 L — Diamètre cuve: 1,95 m
Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 3

6 000 L (Ø 1,95 m)
Hauteur: 2,30 m — Contenance: 6 000 L — Diamètre cuve: 1,95 m
Passage d’homme: Ø 382 mm — Couvercle: Ø 455 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: n.c.

5 000 L (Ø 2,39 m)
Hauteur: 1,43 m — Contenance: 5 000 L — Diamètre cuve: 2,39 m
Passage d’homme: Ø 536 mm — Couvercle: Ø 611 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 4

8 000 L (Ø 2,39 m)
Hauteur: 2,14 m — Contenance: 8 000 L — Diamètre cuve: 2,39 m
Passage d’homme: Ø 536 mm — Couvercle: Ø 611 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 4

10 000 L (Ø 2,39 m)
Hauteur: 2,61 m — Contenance: 10 000 L — Diamètre cuve: 2,39 m
Passage d’homme: Ø 536 mm — Couvercle: Ø 611 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 4

13 000 L (Ø 2,39 m)
Hauteur: 3,31 m — Contenance: 13 000 L — Diamètre cuve: 2,39 m
Passage d’homme: Ø 536 mm — Couvercle: Ø 611 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 4

15 000 L (Ø 2,39 m)
Hauteur: 3,73 m — Contenance: 15 000 L — Diamètre cuve: 2,39 m
Passage d’homme: Ø 536 mm — Couvercle: Ø 611 mm
Bossages supérieurs: 3 — Surfaces planes inférieures: 4

Compatibilités de vannes par capacité

• 5 000 L et 8 000 L (Ø 2,39 m): vanne au choix 2" ou 2"1/2.
• 10 000 L à 15 000 L (Ø 2,39 m): vanne 3".
• Autres modèles: vanne d’origine 1/4 de tour dimensionnée selon le diamètre de sortie; insert inox pour seconde vanne 1"1/2 en option.

Pourquoi choisir La Gée pour votre écurie

• Fabrication soignée et éprouvée, pensée pour les contraintes des exploitations équines.
• Grande modularité grâce aux bossages, surfaces planes et nombreuses options.
• Accès facilité pour maintenance, gage d’hygiène et de durabilité des installations.
